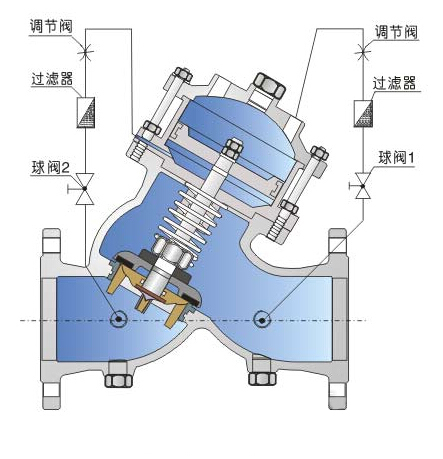

活塞閥工作原理圖

    活塞閥的工作原理圖如下：

    活塞閥工作原理是當水流通過軸向弧狀進入該閥門的外殼，不管活塞處于一個什么樣的位置，閥腔里面所有的位置相應的水流斷面都會呈現出一種環狀。我們還可以看到在出口的地方軸心出現收縮，這樣就可以很好的避免了因為節流的情況導致的氣蝕的產生對閥體以及相應管道的破壞。與此同時它的調節特性是一種線性的，它的對應的標準尺寸是DN150到DN1200。

    活塞閥的應用：

    活塞閥適應于各個工廠的不同場合對應的流體調節要求，具有很好的防氣蝕的特性。

    引水方面：活塞閥可以在系統里面充當泄放閥，這里需要注意配備一種環形的放空裝置，當然也可把活塞閥當防爆管閥使用。

    貯存方面：活塞閥可以用于液位以及壓力調節閥來使用。

    輸水方面：活塞閥也可以是用來進行流量調節閥使用，或者是用來當放凈閥以及灌管閥來使用。

    水處理/污水處理方面：活塞閥可以充當泵啟動保護閥來使用，或是用來當成污水處理廠相應的氣量調節閥來使用。
