彈簧式安全閥結構介紹【圖】

    我們知道，安全閥按照結構來劃分的話可以分為垂直式、杠桿式、先導式以及彈簧式安全閥幾種類別，今天我們主要來為大家介紹的是彈簧式安全閥及其結構。

    那么什么是彈簧式安全閥呢？其機構又是怎么樣的？

    彈簧式安全閥指依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖，一旦當壓力容器的壓力異常后產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。

    彈簧式安全閥根據其閥瓣開啟高度不同又分為全起式和微起式兩種。全起式泄放量大，回彈力好，適用于液體和氣體介質，微起式只宜用于液體介質。

    彈簧式安全閥主要由閥體、閥座、閥瓣、閥芯、閥桿、彈簧和調整螺桿等組成，其結構圖如下：

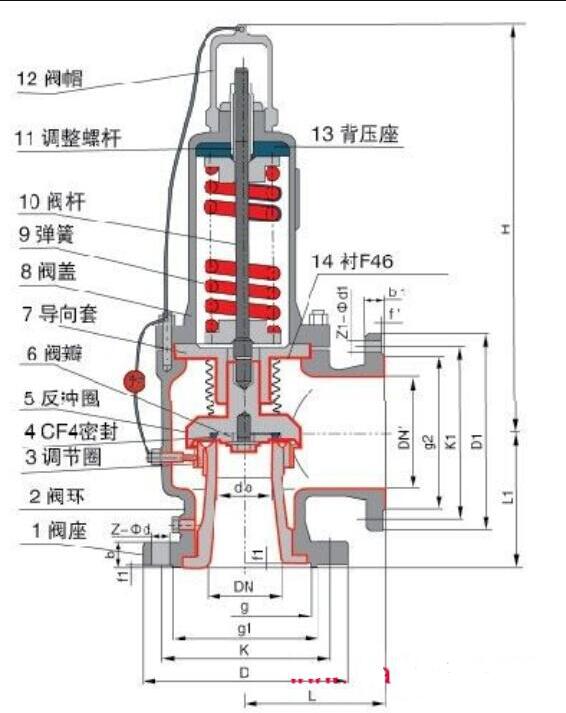

    圖1

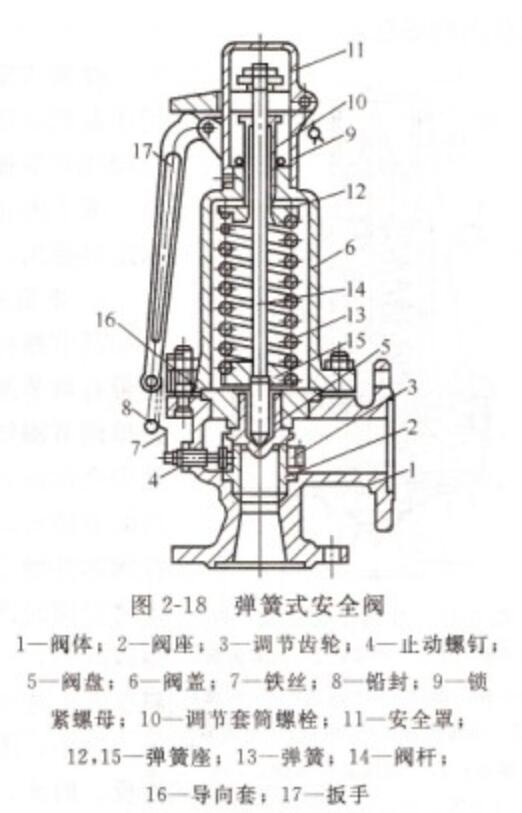

    圖2

    彈簧式安全閥部分結構件說明：

    1、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。

    2、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用 的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。

    3、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。

    4、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。
